Transformator Penggerak Gerbang

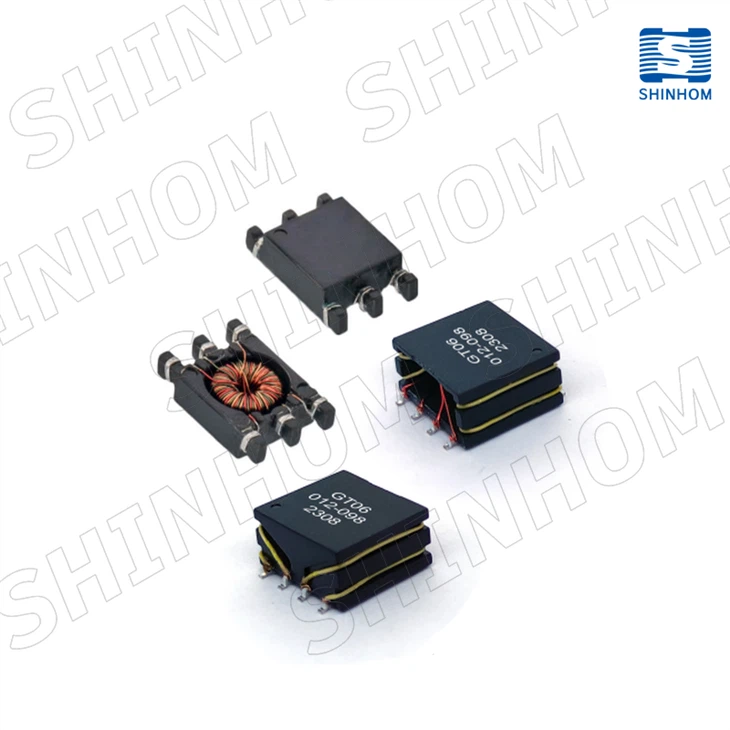

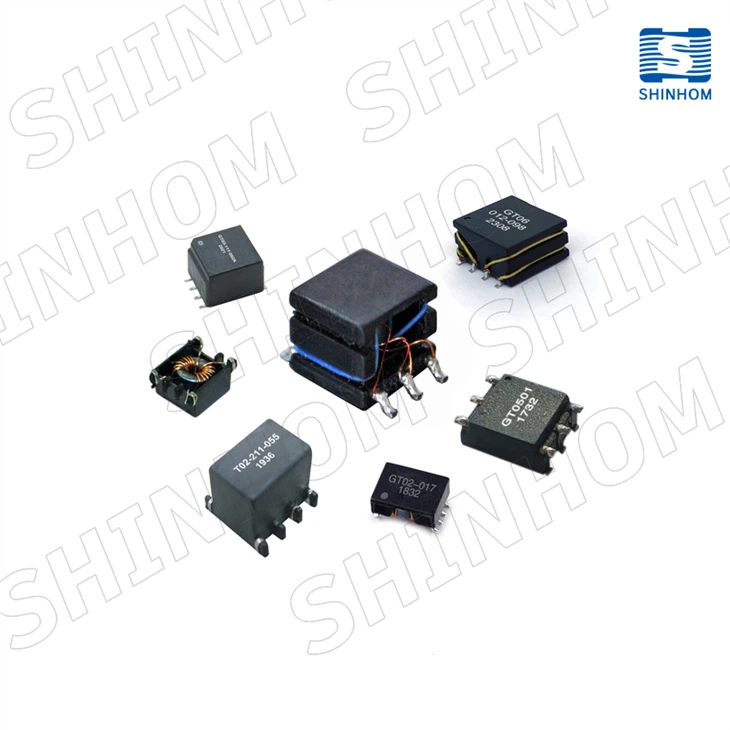

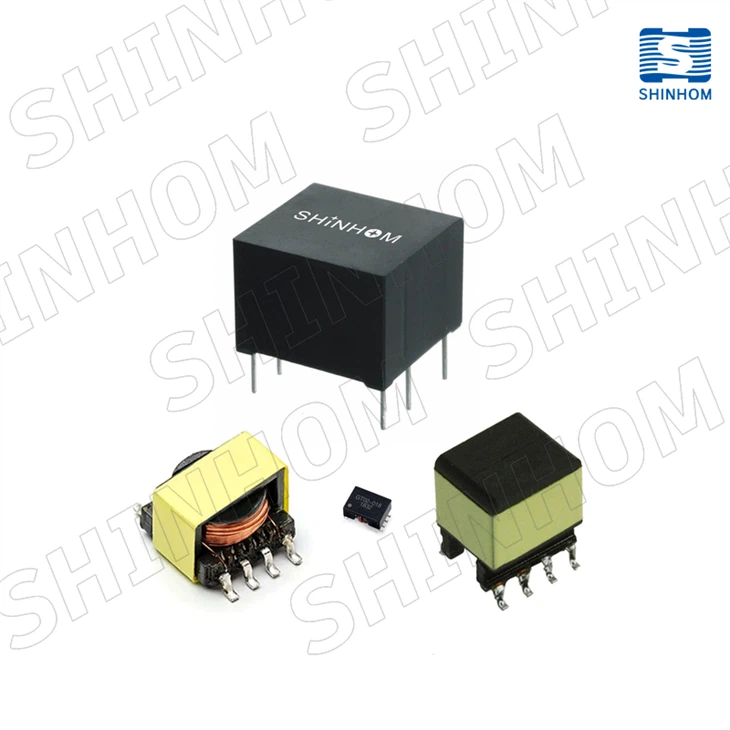

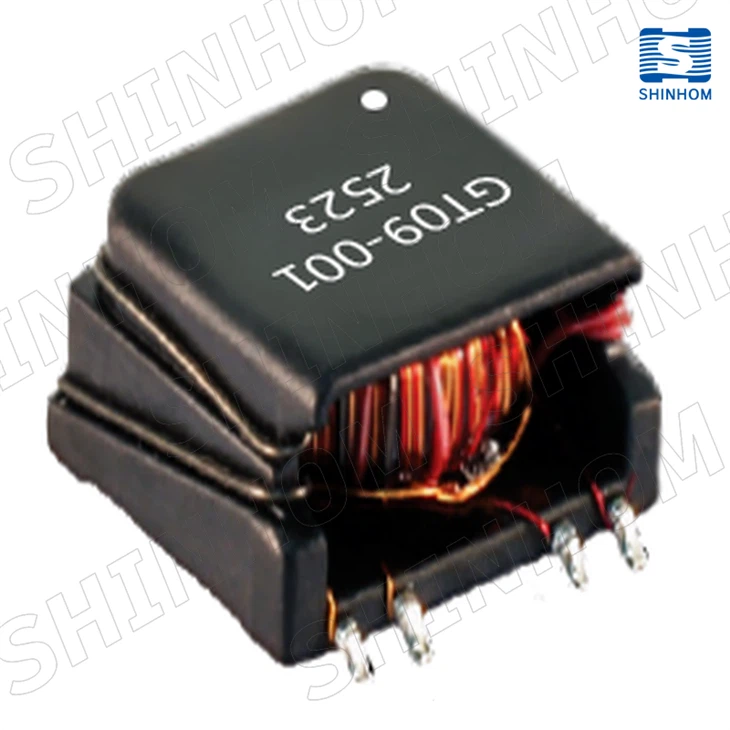

Transformator Penggerak Gerbangadalah trafo pulsa yang banyak digunakan pada rangkaian penggerak gerbang IGBT dan MOSFET.

Transformator penggerak gerbang untuk IGBT adalah elemen kunci dalam rangkaian driver yang memasok daya yang diperlukan untuk mengalihkan dan menjaga pemisahan galvanik yang aman antara sirkuit perantara dan sisi kontrol tegangan rendah.

Transformator penggerak gerbang digunakan untuk mengirimkan pulsa tegangan gerbang pengontrol antara saluran pembuangan dan sumber MOSFET, sekaligus menyediakan isolasi antara MOSFET dan rangkaian penggerak pengontrol.

Transformator penggerak gerbang siap pakai Shinhom menyederhanakan desain sirkuit penggerak gerbang Anda dan mempersingkat waktu siklus desain. Desain kami biasanya menggunakan inti ferit dengan permeabilitas tinggi untuk memaksimalkan induktansi magnetisasi dan meminimalkan arus magnetisasi. Ukuran trafo yang diperlukan ditentukan oleh produk volt-waktu dari aplikasi. Oleh karena itu, kriteria pemilihan pertama untuk trafo penggerak gerbang adalah nilai produk volt-waktu (V-µdetik) seperti yang ditunjukkan pada lembar data trafo. Ini harus lebih besar atau sama dengan produk tegangan-waktu tertinggi yang diharapkan untuk menghindari kejenuhan inti.

1. Keluarga PCB ✉

Transformator ini dililitkan pada inti ferit berkualitas tinggi

dan ditujukan untuk berbagai aplikasi yang sangat luas:

• menembakkan thyristor dan triac;

• menggerakkan transistor bipolar dan IGBT;

• menggerakkan transistor FET dan MOSFET;

• kopling saluran dalam transmisi data kecepatan tinggi (untuk ukuran terkecil).

Ukuran casing yang beragam disajikan, dengan peningkatan peringkat daya,

sehingga mereka dapat secara efektif digunakan sebagai penggerak di sektor rendah hingga menengah

rangkaian tenaga untuk pengendalian dan konversi energi listrik, dimana

fitur-fitur berikut diminta secara bersamaan:

• kemampuan transmisi pulsa daya tinggi (amplitudo tinggi dengan tepat

durasi) dan arus magnetisasi rendah;

• induktansi kebocoran yang rendah, yang memungkinkan kecuraman tinggi dan waktu naik yang singkat

dari bentuk gelombang; • kapasitansi kopling rendah, sehingga decouplingnya bagus

dan kekebalan terhadap gangguan tercapai;

• ukuran kecil, dicapai dengan penggunaan inti toroidal;

• tegangan penahan primer ke sekunder yang tinggi dengan cara yang tepat

insulasi kabel dan pengisian damar;

• kepatuhan terhadap standar internasional.

Seri di keluarga ini

2. Keluarga UKM ✉

FITUR:

ukuran terkecil yang tersedia di pasaran

Dirancang untuk frekuensi dari 500KHz hingga 1MHz

Flat top untuk aplikasi pick and place

Tersedia beberapa rasio putaran

APLIKASI:

Modul pengatur tegangan

Konverter AC/DC dan DC/DC frekuensi tinggi

Transformator Pulsa/Sinyal

Tersedia rasio beberapa putaran

Seri di keluarga ini

Shinhom berdedikasi untuk menetapkan standar keunggulan yang tinggi bagi industri yang mengintegrasikan atau memanfaatkan teknologi magnetis di negara kitaTransformator Penggerak Gerbang produk.
