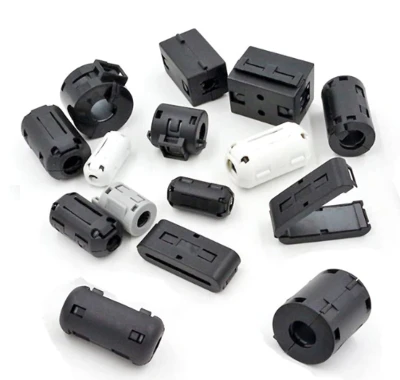

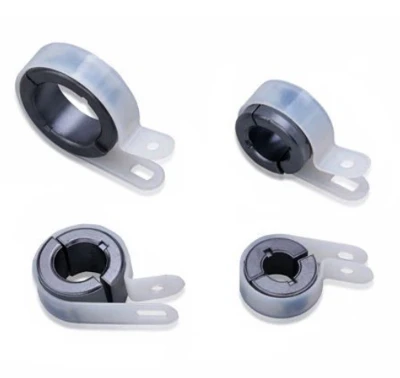

Cincin magnet ferit terutama mencakup cincin magnet ferit nikel-seng dan cincin magnet ferit mangan-seng, dan kedua jenis cincin magnet ini memiliki perbedaan yang ketat dalam hal penggunaan frekuensi yang berbeda. Cincin magnet ferit nikel-seng cocok untuk menekan interferensi elektromagnetik pada pita frekuensi tinggi; sedangkan cincin magnet mangan-seng ferit cocok untuk menekan interferensi elektromagnetik pada pita frekuensi rendah.
Semakin tinggi permeabilitas ferit, semakin besar impedansinya pada frekuensi rendah dan semakin kecil impedansinya pada frekuensi tinggi. Proses yang berbeda dapat dipilih untuk memproduksi cincin magnetik sesuai dengan kebutuhan yang berbeda. Cincin magnet memiliki karakteristik impedansi yang berbeda pada frekuensi yang berbeda, umumnya dengan impedansi yang sangat kecil pada frekuensi rendah, dan impedansi yang ditunjukkan oleh cincin magnet meningkat tajam seiring dengan meningkatnya frekuensi sinyal.
Fungsi Cincin Magnetik:
Fungsi 1:Untuk ferit yang digunakan untuk menekan interferensi elektromagnetik, parameter kinerja yang paling penting adalah permeabilitas μ dan kerapatan fluks magnet jenuh Bs. Rangkaian ekivalennya merupakan sambungan seri induktor dan resistor, dan nilai kedua komponen sebanding dengan panjang manik. Ketika kawat melewati inti ferit ini, impedansi induktif yang terbentuk meningkat seiring dengan meningkatnya frekuensi. Arus frekuensi tinggi menghilang dalam bentuk panas di dalamnya.
Fungsi 2:Dalam rentang frekuensi rendah, impedansi terdiri dari reaktansi induktif. Pada frekuensi rendah, R sangat kecil, dan permeabilitas magnetik inti magnetik tinggi, menghasilkan nilai induktansi yang besar, dimana L memainkan peran utama. Interferensi elektromagnetik dipantulkan dan ditekan, dan hilangnya inti magnet dalam jumlah kecil saat ini. Seluruh perangkat adalah komponen induktif Q tinggi dengan kerugian rendah. Dalam rentang frekuensi tinggi, impedansi terdiri dari komponen resistif. Dengan meningkatnya frekuensi, permeabilitas magnetik inti magnetik menurun, menyebabkan penurunan komponen induktansi dan reaktansi induktif. Pada saat ini, hilangnya inti magnet meningkat, dan komponen resistif meningkat, sehingga impedansi total meningkat. Ketika sinyal frekuensi tinggi melewati ferit, interferensi elektromagnetik diserap dan dihamburkan dalam bentuk energi panas.
Fungsi 3:Cincin magnetik menyerap komponen frekuensi tinggi, juga dikenal sebagai filter serapan. Filter biasa terdiri dari komponen reaktansi lossless, disebut juga filter refleksi. Ketika filter refleksi tidak sesuai dengan impedansi sumber sinyal, sebagian energi akan dipantulkan kembali ke sumber sinyal, sehingga terjadi peningkatan tingkat interferensi. Untuk mengatasi kelemahan ini, manik-manik ferit dapat digunakan pada saluran masuk filter untuk memanfaatkan kehilangan arus eddy untuk sinyal frekuensi tinggi, mengubah komponen frekuensi tinggi menjadi kehilangan panas.
